前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压汽汽油阀调压器为机械厂全过程式调压器，其构建如同一样。I号喷液压汽汽油阀调压器常见由能够包器安装件、飞球、调压大弹簧、链传动方面和控制方面等构成的。I号喷液压汽汽油阀调压器的能够包器安装件为兼具60°。锥面的能够包器安装盘。在能够包器安装盘的里侧有几个沿径向的半半圆形缝隙。能够包器安装盘压紧在能够包器安装轴套上而与它并成一身，随后可以通过半圆键和伸缩螺母使其和喷液压汽汽油阀的气缸轴相联。

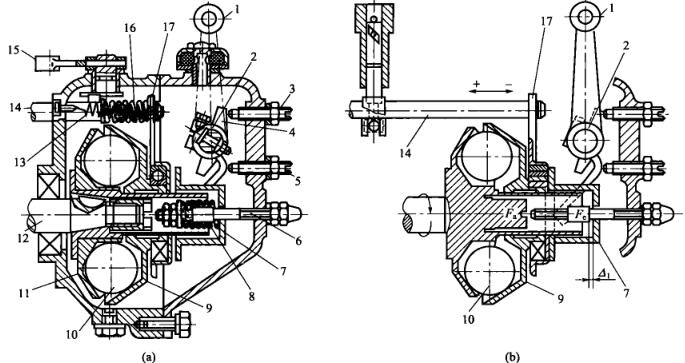

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  四个内径为25.4mm的飞球置放安装推动软件盘的凹井内，随安装推动软件盘我们一起电动机。飞球另侧为与中轴线成45°锥面的拉力盘，拉力盘滑套在安装推动软件轴套上。工作的时飞球的离心分离力用处在拉力盘上，其支承分力Fa.将使拉力盘沿支承滚轮。时装套装在拉力盘.上的滚轮滚柱轴承和传送板也一起位移。传送板上边套在喷油拉杠上，之所以喷油拉杠也一起位移，得以发生变化喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
